火焰分析系统是通过高清智能相机拍摄，经过工控机线性处理完美还原转炉吹炼时炉口火焰，色彩还原度接近人眼所看。并且可以通过分析火焰颜色、形状、亮度等来预测吹炼时内部钢水实时温度。

适用范围：

各种大小型转炉。

主要作用：

1、            代替人眼通过玻璃观察窗观看，可以封闭玻璃，减少事故伤害；

2、            实时显示吹炼时炉内钢水预测温度；

3、            记录转炉喷溅情况，抓拍喷溅图片；

4、            可以显示预测温度曲线和喷溅曲线并存盘备查；

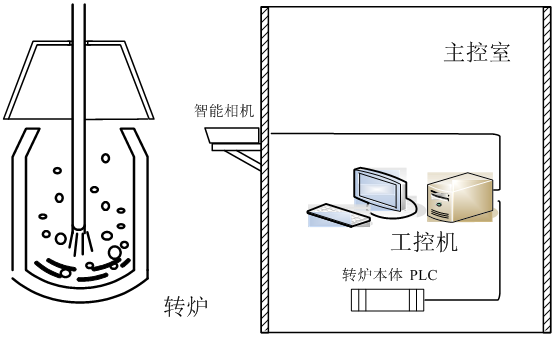

系统硬件结构图

   火焰分析系统组成部分：智能相机及保护装置、工控机及显示器、火焰分析处理软件。

系统功能：

1.实时采集显示转炉炉口火焰图像, 在大屏幕实时显示火焰图像、炉次号、炉子冶炼状态等；

2.实时显示图像帧率、时间戳信息；

3.提供图像帧率、温度实时变化曲线；

4.提供远程重启摄像头、恢复出厂设置功能；

5.图像可以放大、缩小、恢复正常；

6.调整图像宽度、高度、灰度、曝光时间等参数；

7.集成转炉冶炼数据，根据冶炼状态实时动态调整相机指标参数，使火焰形状与颜色达到最佳效果；

8.具备拍照保存功能，储存在电脑硬盘，查看火焰照片；

9. 图像信息可显示在电脑显示屏及拼接大屏；

10.具有与转炉PLC数据通信接口。
