音频化渣系统是通过采集转炉吹炼时发出的噪音，经频谱分析和计算机模型计算来检测转炉内部化渣情况，形成微机画面给操作工以参考和指导。

适用范围：

各种大小型顶吹式转炉。

主要作用：

    1 降低冶炼喷溅率和返干率

    2 优化和规范转炉吹炼操作流程工艺

    3 为自动炼钢模型提供渣况和喷溅反馈

    4 提高冶炼一倒率和缩短冶炼周期

系统硬件结构

音频化渣系统组成部分：前端采音单元、音频化渣仪表柜、主控室工控机、喷溅检测摄像机。

系统功能

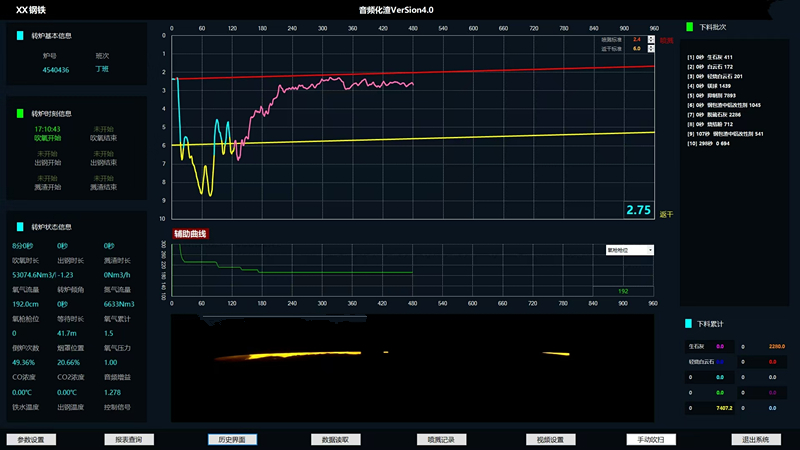

1、 实时曲线显示冶炼过程中转炉炉内化渣趋势，并提示警惕喷溅和警惕返干；

2、 实时曲线显示冶炼过程中的操作状态，包括氧枪枪位、流量和压力；

3、 实时曲线显示冶炼过程中的CO浓度变化情况，和氧枪粘枪情况；

4、 实时曲线显示转炉喷溅情况和喷溅次数，并抓拍喷溅图片；

5、 实时数据显示冶炼过程中的造渣料的加入情况，包括加入时间、种类和数量，并累计显示本炉累计量；

6、 实时显示倒炉终点拉碳成分和测温情况；

7、 实时显示冶炼工艺参数，包括供氧时间、溅渣时间、倒炉次数、点吹次数、冶炼周期等与冶炼相关的工艺参数；

8、 所有实时数据集中在微机一个显示画面中，每一炉数据为一个画面，软件自动进行每一炉转化，无需人工干预；

9、 显示数据自动进行存盘并形成报表，可进行历史查询和报表查询；

10、 另外可根据厂家要求进行功能定制，例如加入铁水重量、温度、成分及模型等功能。
